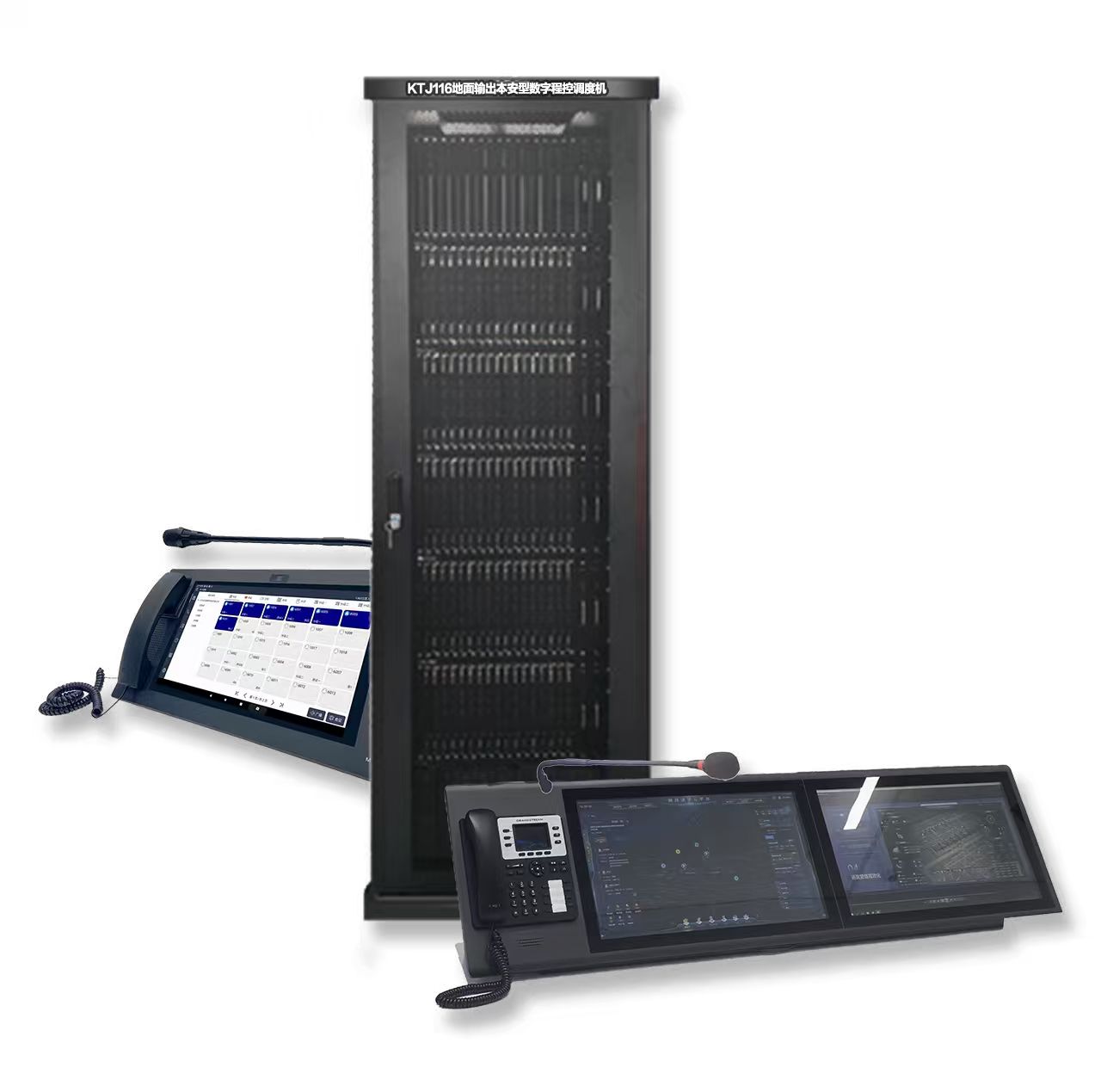

- KTJ116B地面输出本安型数字程控调度机采用国际电信联盟ITU标准设计、开发，同时具备安全处理电路。
- 产品不仅具有数字调度机的丰富功能，还具有数字程控交换机的管理与办公功能，可实现煤矿井下用户与井上行政用户两网合一。
- 该调度机是一种有线通信调度通信系统，安装于相应的地面场所，是煤矿井下用户、井上用户和公用网络之间的通信枢纽，用于调度中心完成生产调度指挥。
系统组成
- 调度机主要由电源、调度主机、网络调度机、本安输出箱和调度台组成。
- 调度机配备专用调度坐席和专用调度话路，可用于调度中心完成生产调度指挥。
- 井下本质安全型用户电话机必须从KTJ116B地面输出本安型数字程控调度机本质安全接线端接入。
产品特点
- 1、采用ITU标准设计，具备数字调度和数字程控交换管理功能。
- 2、可实现煤矿井下用户与井上行政用户两网合一。
- 3、作为煤矿井下用户、井上用户和公用网络的通信枢纽，用于调度中心生产调度指挥。
- 4、支持调度与任一被调用户进行无阻塞通话。
- 5、任一模拟用户呼叫调度时，调度台上具有可见、可闻信号。
- 6、调度呼出时，用户摘机后可自动截铃。
- 7、任一用户紧急呼叫调度时，调度台上有区别于正常呼叫的可见、可闻信号。
- 8、局内用户相互通话及局内用户通过中继与外局用户通话时，调度台上有可见信号，并具备监听、插入、强拆功能。
主要技术参数
- 额定供电电压：AC 220V。
- 视在功率：250VA。
- 用户容量：96门。
- 内部通话回路传输衰耗：不大于3dB；不包括本质安全连接电路时不大于1dB。
- 中继电路传输衰耗：不大于0.8dB。
- 串音衰耗：≥70dB。
- 忙时杂音计功率电平值：≤-60dBm。
- 忙时非杂音计功率电平值：≤-40dBm。
- 铃流断续比：1:4，即1s振、4s停。
- 振铃频率：22Hz～28Hz。
- 拨号音：450±25Hz不间断信号音。
- 回铃音：450±25Hz，断续时间与铃流相同。
- 忙音：450±25Hz，断续时间为0.3～0.4s振、0.3～0.4s停。
- 用户线最大传输距离：10km。
- 外形尺寸：600mm×600mm×1960mm。
- 材质：Q235A。
- 重量：约109kg。
接口与调度功能
- 二线模拟用户音频接口Z：用于连接至模拟用户话机。
- 二线模拟音频中继接口C：用于经模拟中继线连接至对方交换局。
- 网络电话接口：提供1个网络光口，用于连接网络交换设备。
- 调度机总机用户包括自动用户和直通用户两种。
- 调度可与任一个、一组或全部被调用户实现呼叫和通话。
- 录音设备可以自动或人工投入。
交换与汇接功能
- 以自动接续方式实现自动用户之间及自动用户和调度之间的通话。
- 以人工接续方式实现直通用户之间及直通用户和调度之间的通话。
- 通过调度转接实现直通用户与自动用户之间的通话。
- 具备手动和自动录音功能。
- 通过中继线可与其他制式的调度机和其他调度电话总机连接。
- 出中继呼叫的首位号一般为“0”，局向不少于3个。
- 人工入中继时，可由总机转播号码实现转接。
适用环境
- 大气压力：80kPa～106kPa。
- 环境温度：0℃～40℃。
- 相对湿度：不大于95%（+25℃）。
- 应安装在有保温保暖及通风的地面机房内。
- 地面机房噪音不大于60dB。
- 调度机安装于避免阳光照射、雨淋的机房。
- 供电电源为频率50Hz、电压等级220V的交流电。
安装与使用
- 用户线、中继线、电源线从调度机底部走线孔接入，电源线应与其他线分开引入。
- 接线模块分为本安用户端和中继端，编号排列可在接线模块上读出，并按用户布线要求连接配置。
- 每个接线模块可接10路中继线或用户线，一般为便于接线和维护，每个接线模块接8路中继或用户。
- 调度机通电后，主控板、中继板和用户板有相应指示灯显示工作状态。
- 电源前面板设有工作指示灯，当220V交流电接入后，“市电”灯亮。
- 用户板或中继板不可带电插拔。
- 井下配接设备为KTH18型本质安全自动电话机。
- 配接电缆应具备安全标志证书且在有效期内。
