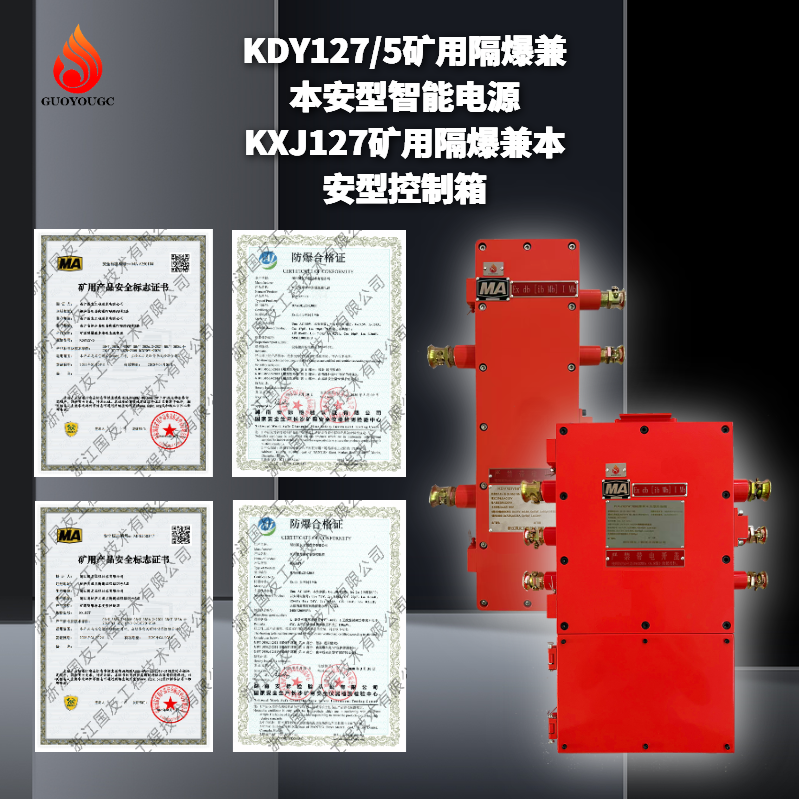

- KDY127／5矿用隔爆兼本安型直流电源是本产品组合中的主产品，主要用于煤矿井下有瓦斯、煤尘爆炸危险场所的恶劣环境，为矿用本安设备提供稳定可靠的直流电源输出。
- 该电源的工作原理为交流输入电压经开关电源变换为稳定的直流电压，再经可控硅保护电路和本安处理后得到稳定的本安电源输出。为满足本质安全性能要求，产品采用双重过流过压保护。
- KXJ127矿用隔爆兼本安型控制箱为配合使用产品，可在含有煤尘、瓦斯等易燃易爆的危险环境中使用，利用远程管理软件实现对井下安装的PH5（G）矿用本安型显示屏进行节目播放等功能。
KDY127／5直流电源特点
- 1、采用矿用隔爆兼本质安全型设计，防爆标志为Ex db [ib Mb] I Mb。
- 2、适用于煤矿井下有甲烷、煤尘爆炸性混合物的环境。
- 3、支持AC 127V输入，额定工作电压波动范围为75%～110%。
- 4、提供9路5V电源输出，各路输出不共地。
- 5、具备过流、过压、短路保护功能，故障排除后可自动恢复。
- 6、具备远程管理功能。
- 7、具备RS485通信功能。
- 8、适合为矿用本安设备提供稳定直流供电。
KDY127／5主要技术参数
- 额定工作电压：AC 127V，波动范围75%～110%。
- 输入视在功率：≤220VA。
- 5V电源输出：9路，输出不共地。
- 标称输出电压：5.0V。
- 额定输出电流：2.5A。
- 最小输出电压：4.4V。
- 最大开路电压：≤5.5V。
- 过流保护动作值：≤3.0A。
- 短路电流：≤200mA。
- 周期与随机偏移峰峰值：≤250mV。
- RS485接口：1路，传输速率9600bps。
- RS485最大传输距离：2km。
- 外形尺寸：637mm×311mm×93.5mm。
- 重量：约25kg。
KXJ127控制箱配合功能
- 1、KXJ127矿用隔爆兼本安型控制箱可与主产品配合，用于井下大屏等设备的控制与管理。
- 2、控制箱可利用远程管理软件实现对井下安装的大屏进行节目播放等功能。
- 3、控制箱防爆型式为矿用隔爆兼本质安全型，防爆标志为Ex db [ib Mb] I Mb。
- 4、控制箱支持以太网光信号、以太网电信号通讯功能。
- 5、控制箱具有音频播放功能。
- 6、控制箱具有RS485通信功能。
- 7、控制箱具有WiFi功能。
KXJ127控制箱主要参数
- 额定工作电压：AC127V。
- 输入视在功率：≤100VA。
- 以太网光信号1：2路，SC单模、单纤，TCP/IP全双工，传输速率100Mbps，最大传输距离20km。
- 以太网光信号2：1路，FC单模、单纤，TCP/IP全双工，传输速率100Mbps，最大传输距离10km。
- 以太网电信号：1个，TCP/IP全双工，传输速率100Mbps，传输距离80m。
- RS485信号：1路，传输速率9600bps，最大传输距离2km。
- WiFi无线信号：2.4GHz～2.5GHz，通信协议IEEE802.11 b/g/n，无遮挡最大无线发射距离50m。
- 声级响度：≥90dB(A)。
- 外形尺寸：640mm×421mm×122.5mm。
- 外壳材质：Q235A。
- 重量：约23kg。
适用环境
- 环境温度：0℃～40℃。
- 平均相对湿度：≤95%RH（25℃）。
- 大气压力：80kPa～106kPa。
- 适用于煤矿井下有甲烷、煤尘爆炸性混合物的环境。
- 应安装在无显著振动和冲击、无直接滴水淋水、无破坏绝缘腐蚀性气体的场所。
安装与维护
- 设备安装、使用前应仔细阅读使用说明书。
- 现场接线应确认无误后再送电，设备壳体内外接地螺钉应可靠接地。
- 检修时必须切断电源，严禁带电操作、带电开盖。
- 使用和维护过程中应注意隔爆面的保护，防止失爆。
- 产品内涉及安全性能的线路板及元器件不得由用户自行更换或修理，应由专业人员处理。
